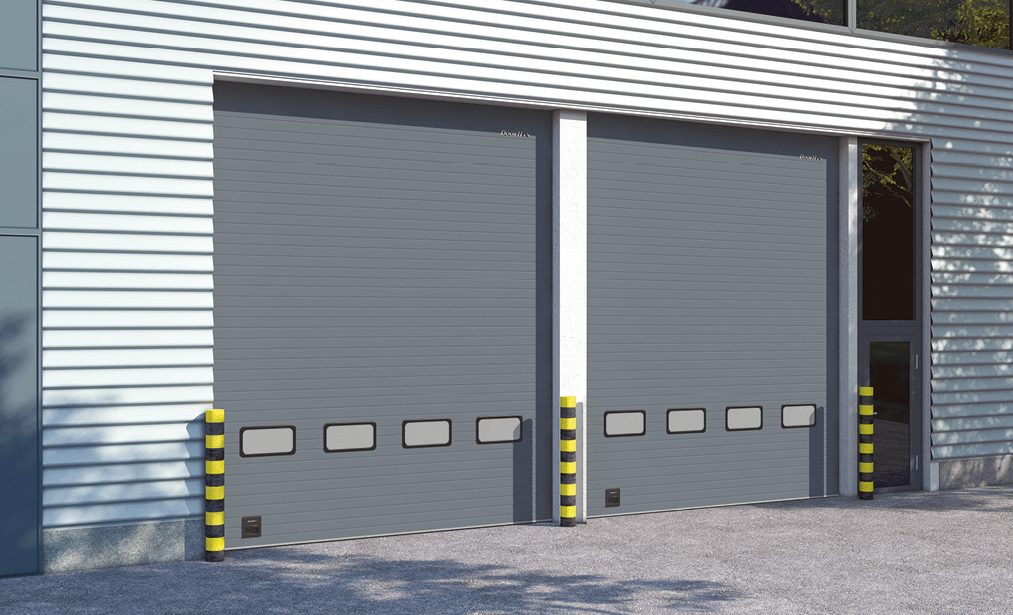

Промышленные секционные ворота серии ISD01 устанавливаются в проемы производственных зданий, складских помещений, цехов, терминалов и прочих промышленных объектов, где они должны отвечать гораздо более жестким требованиям нежели гаражные секционные ворота. Так как промышленные ворота эксплуатируются с высокой интенсивностью, для обеспечения долгосрочной работы без сбоев, они обладают повышенными прочностными характеристиками за счет усиленной конструкции. Используемая в воротах система уплотнителей обеспечивает высокую термоизоляцию — сохранение требуемого температурного режима является важной задачей практически для любого промышленного объекта.
| ПАРАМЕТР | ПОКАЗАТЕЛЬ |
|---|---|
| Ширина проема, мм | от 2 000 до 6 000* |
| Высота проема, мм | от 2 000 до 6 000* |
| Притолока, мм | от 650 |
| Пристенки, мм | от 300 |
| Глубина помещения, мм | высота проема + 600 |
| * Размеры от 5 000 мм по ширине и высоте требуют дополнительного согласования с конструктором. |

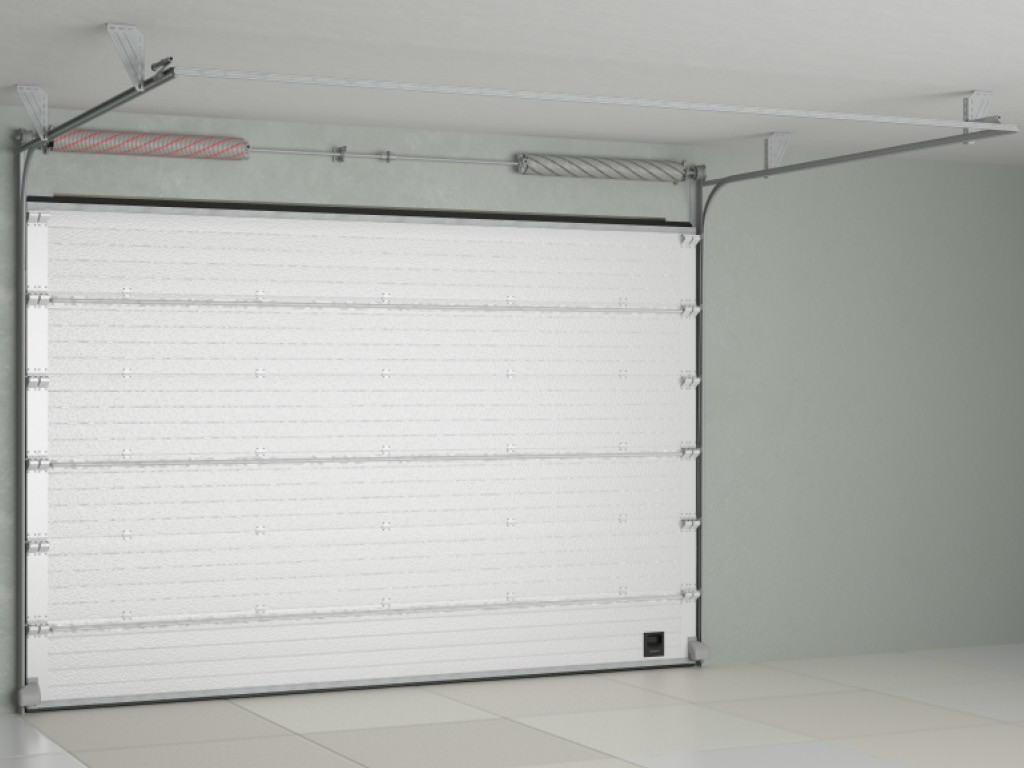

1. Вертикальная направляющая
2. Угловая стойка
3. Вал цилиндрический
4. Устройство защиты от обрыва пружины
5. Барабан
6. П-образный кронштейн
7. Балансирующий пружинный механизм (торсионная пружина)
8. Муфта соединительная
9. Внутренний опорный кронштейн
10. Верхняя опора с держателем ролика
11. Боковая опора с держателем ролика
12. Усиливающий дельта-профиль
13. Устройство защиты от разрыва троса
14. Сэндвич-панель
15. Внутренняя петля
16. Нижний профиль и уплотнитель
17. Уплотнитель боковой
18. Верхний профиль
19. Верхний уплотнитель
20. Боковая крышка для панелей с отверстиями для крепления
21. Ручка «ступенька»
22. Пружинный амортизатор
23. Кронштейн крепления к потолку

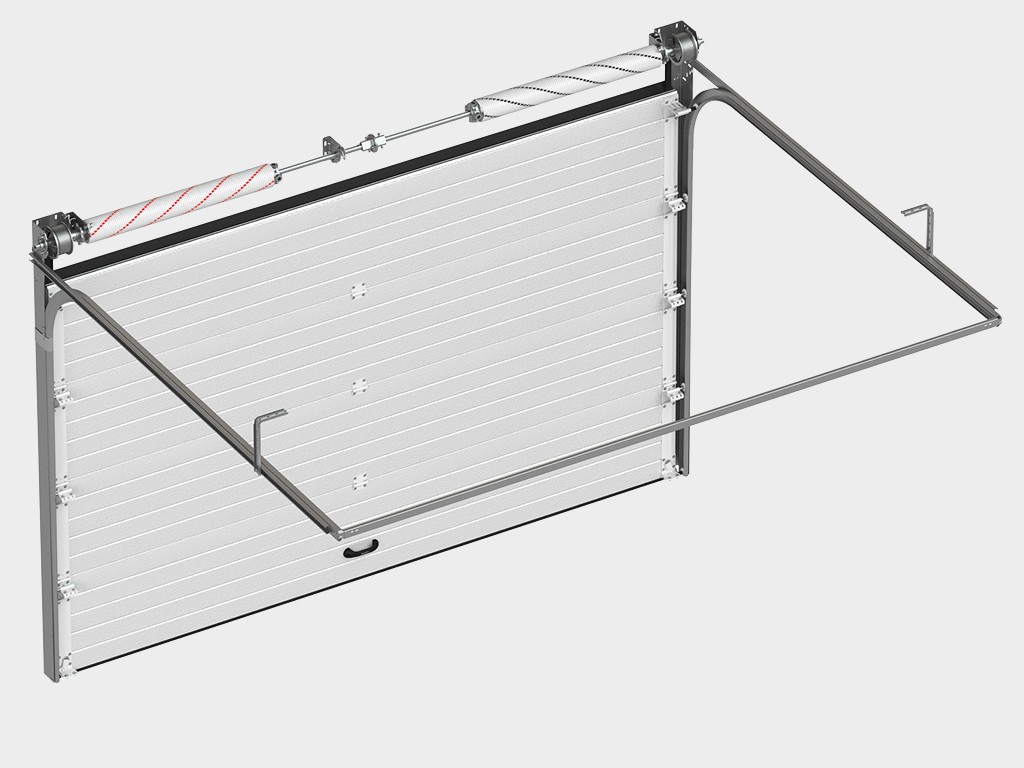

 | Полотно из энергоэффективных сэндвич-панелей толщиной 40 мм и усилением под внутренние петли и боковые опоры. |
 | Комплект направляющих и угловых стоек из стали толщиной 2 мм обладает повышенным запасом прочности, имеет все необходимые для монтажа перфорации. |
 | Торсионный механизм рассчитан на 25 000 циклов. Долговечность конструкции ворот обеспечивает открывание и закрывание полотна без усилий. |
 | Устройство защиты от обрыва пружины блокирует вал при нештатных ситуациях, что предотвращает падение полотна ворот. |
 | Устройство защиты от обрыва троса устанавливается в качестве нижнего кронштейна на полотно ворот. В случае обрыва троса механизм срабатывает и предотвращает падение полотна ворот. |
| Коробка с комплектацией для монтажа, паспортом на изделие и инструкцией по монтажу. | |
 | Эргономичная ручка позволяет легко и удобно открывать и закрывать ворота. |
ДОПОЛНИТЕЛЬНАЯ КОМПЛЕКТАЦИЯ
 | Механическая задвижка позволяет запирать полотно изнутри помещения. Отличается простотой и надежностью. |

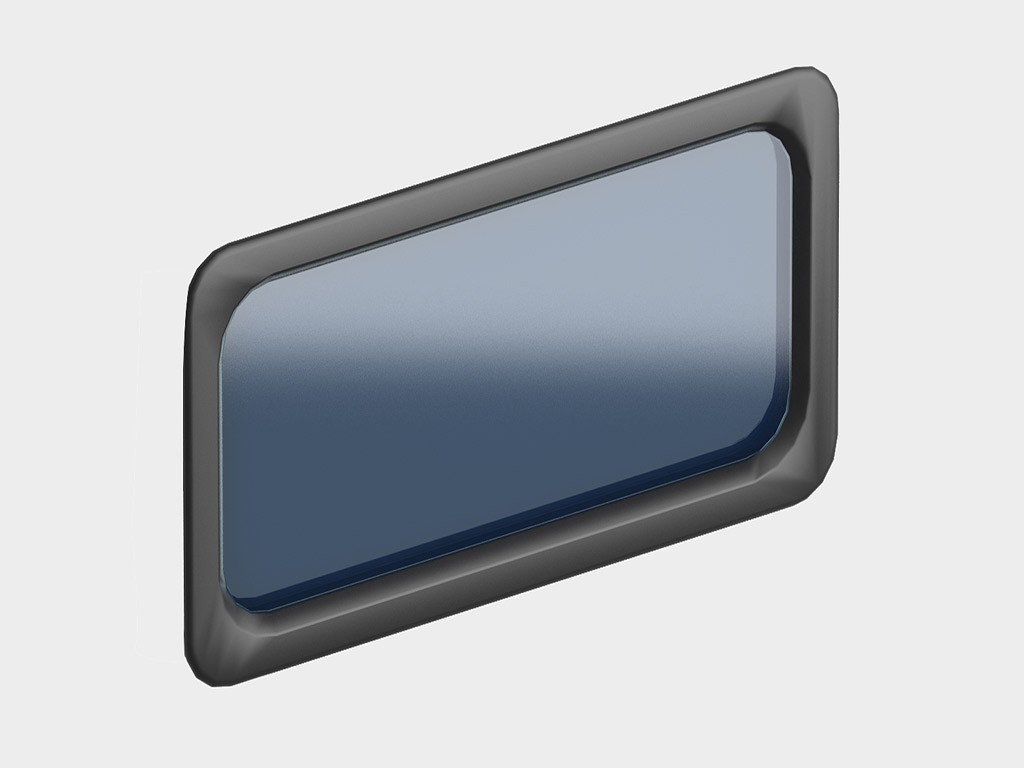

 | Специальная конструкция окон (размером 635 х 330 мм или 607 х 202 мм) обеспечивает плотное прилегание к полотну ворот, что защищает его от промерзания и теплопотери. Окна изготавливаются с окантовкой черного цвета. |
 | Механический замок позволяет блокировать полотно ворот в закрытом положении как изнутри помещения, так и со стороны улицы. |
 | Калитка имеет усовершенствованную конструкцию, отличается высокой прочностью и эстетичным внешним видом. Минимальная высота щита — 2 130 мм. |
 | Возможность автоматизации ворот приводом и системами безопасности (см. раздел «Автоматика для ворот»). |
 | Ручной цепной привод устанавливается на промышленные ворота всех типов подъема, служит для подъема и опускания полотна ворот вручную. |
| Торсионный механизм, рассчитанный на ресурс до 100 000 циклов. |
 | Антикоррозионный пакет комплектующих рекомендуется устанавливать в случае эксплуатации ворот в условиях высокой влажности для обеспечения надежной защиты от коррозии и стабильной работы ворот. Данный пакет обладает увеличенным ресурсом работы и включает: окрашенную пружину, окрашенные направляющие, нержавеющие боковые опоры, петли и метизы, нержавеющий трос, окрашенные боковые крышки. |
 | Искронедающее исполнение секционных ворот находит применение в промышленных помещениях со взрывоопасными средами. Конструктивные решения, используемые в данной модификации ворот позволяют исключить появление искр при эксплуатации, а так же предотвратить накопление опасных электростатических зарядов в узлах конструкции. |
| ПАРАМЕТР | ЗНАЧЕНИЕ | ПРИМЕЧАНИЕ |
|---|---|---|
| Сопротивление теплопередаче полотна, м² * °С/Вт, класс (ГОСТ 31174) | 1,13 (А) | значение зависит от размера ворот, указано для ворот размером 3 500 х 3 000 мм |
| Звукоизоляция, дБ, класс (ГОСТ 31174) | 24 (А) | |
| Сопротивление ветровой нагрузке, Па, класс (ГОСТ 31174) | 460 (В) | |
| Усилие ручного открывания и закрывания, Н, не более | 260 | |
| Предел водонепроницаемости при перепаде давления, Па (ГОСТ 31174) | 250 | |
| Объемная воздухопроницаемость, м³/м²*ч (ГОСТ 31174) | 4,9 | |
| Безотказность, количество циклов открывания-закрывания, не менее | безотказность ворот — 120 000, торсионного механизма — 25 000 (по умолчанию) | |
| Вес полотна ворот, кг/м² | 13,5 | точное значение зависит от типоразмера панелей, используемых в конструкции ворот |
1. Секции полотна ворот должны плавно передвигаться по направляющим, а сами ворота должны быть сбалансированными, т.е. их вес должен компенсироваться крутящим моментом пружин.
2. Ручное открывание и закрывание ворот осуществляется только при помощи ручки.
3. При открывании и закрывании ворот вручную не прилагайте к ним больших усилий. Резкие рывки запрещаются.
4. Следите за тем, чтобы люди и животные не находились в зоне действия ворот во время их работы.
5. Строго запрещено передвигаться под движущимся полотном ворот, т.к. это может привести к травмам.
6. Не подвергайте ворота ударам и не препятствуйте их свободному движению при открывании и закрывании.
7. Следите за тем, чтобы во время движения полотна в проеме отсутствовали посторонние предметы и мусор. Их наличие может привести к перекосу и заклиниванию полотна ворот.
8. Не подвергайте загрязнению направляющие и ролики, т.к. это может привести к нарушению плавности хода, а в случае наличия электропривода это может привести к его перегрузке и выходу из строя.
| УПАКОВКА В КАРТОН | ХАРАКТЕРИСТИКИ УПАКОВКИ |
|---|---|
| Описание | система направляющих и щит секционных ворот имеют жесткую комбинированную упаковку из картона и пенопласта, стянутую стретч пленкой; комплектация для монтажа упаковывается в коробку из гофрокартона и запаивается упаковочной пленкой; все упаковки снабжены информационными наклейками, содержащими информацию по заказу, а так же фирменным логотипом компании |
| Состав | картон, пенопласт, стретч-пленка, скотч |
| Ширина, мм | упаковка щита — от 500 до 800 |
| Высота, мм | упаковка щита — от 200 до 800 |
| Длина, мм | упаковка щита — от 2 100 до 8 100 |
| Вес брутто, кг | до 1000 |
| Количество в упаковке | упаковка щита — от 3 до 17 панелей; упаковка направляющих — 1 система направляющих; упаковка комплектующих — коробка с комплектацией (может быть несколько); возможны дополнительные упаковки (окантовка, дельта-профиль и пр.) |
Покупателю предоставляется 10 лет гарантии на отсутствие сквозной коррозии cэндвич-панелей и стальных профилей системы направляющих.
Хранение сэндвич-панелей рекомендуется производить в заводской упаковке на ровной поверхности. Хранить упаковки с сэндвич-панелями рекомендуется не более 6 месяцев с момента производства в складах закрытого типа или под навесом. Панели должны быть защищены от попадания влаги, а в зимний период от снега и загрязнения. Необходимо защищать их от воздействия прямых солнечных лучей, атмосферных осадков и пыли. Упаковки должны храниться в горизонтальном положении.
