Рольворота из решетчатого экструдированного профиля RHE78G в Алматы

Рольворота из решетчатого экструдированного профиля RHE78G


Оставить заявку на предзаказ

Уважаемые покупатели! Ассортимент меняется каждый день, просьба перед заказом уточняйте наличие и условия доставки у менеджера по телефону:

https://youtu.be/bMUvCQUBCJAhttps://youtu.be/6HcPhcjowHw ТАБЛИЦА РАЗМЕРОВ   ПАРАМЕТР ПОКАЗАТЕЛЬ Высота проема, мм от 1000 до 4500 Ширина проема, мм от 1000 до 5200 Максимальная площадь полотна, м² 15 Притолока, мм от 300 (накладной монтаж) Пристенки, мм от 83 (накладной монтаж) КОНСТРУКЦИЯ Крышка боковая

Описание

https://youtu.be/bMUvCQUBCJAhttps://youtu.be/6HcPhcjowHw
ТАБЛИЦА РАЗМЕРОВ



ПАРАМЕТР ПОКАЗАТЕЛЬ
Высота проема, мм от 1000 до 4500
Ширина проема, мм от 1000 до 5200
Максимальная площадь полотна, м² 15
Притолока, мм от 300 (накладной монтаж)
Пристенки, мм от 83 (накладной монтаж)

КОНСТРУКЦИЯ

  1. Крышка боковая RK300, RSK300, RK375
  2. Суппорт подшипника BS32
  3. Ролик направляющий RU77 (RV77)
  4. Подшипник BS32
  5. Капсула универсальная KPU102
  6. Вал октагональный RV102
  7. Короб защитный RB300, RB375
  8. Профиль верхний RH30FM
  9. Электропривод внутривальный
  10. Пластина крепления привода BU100K
  11. Направляющий профиль RG83MS, RG90M, RG90MS, RG100
  12. Заглушка PB14
  13. Замок боковой SLE78
  14. Профиль концевой RA77EM, RA77KN
  15. Профиль (полотно) RHE78G
  16. Выключатель с ключом SWM, SWK
  17. Выключатель клавишный SWB, SWH

КОМПЛЕКТАЦИЯ

БАЗОВАЯ КОМПЛЕКТАЦИЯ

  Короб в сборе. Представляет собой собранный защитный короб с боковыми крышками, валом и капсулами, механизмом управления — ручным или автоматическим.
  Полотно из стального профиля в сборе
  Концевой профиль с уплотнителем. В концевой профиль могут быть установлены запирающие механизмы.
  Комплект направляющих профилей с уплотнителем.
  Ручной или автоматический электропривод.
  Коробка с комплектацией.

ДОПОЛНИТЕЛЬНАЯ КОМПЛЕКТАЦИЯ

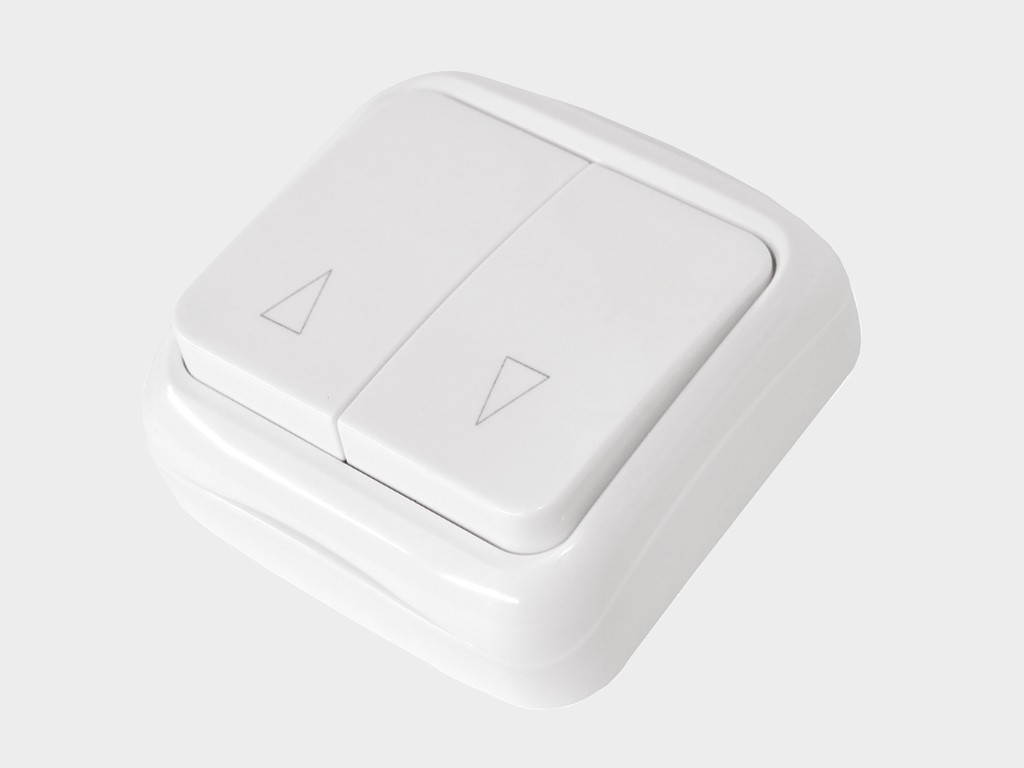

  Выключатель клавишный SWB
  Ключ-кнопка SWM для подачи управляющей команды на блок управления электропривода с помощью поворота ключа
  Блок управления CV01 для осуществления возможности дистанционного управления одной роллетой или группой роллет
  Блок управления SmartRoll для дистанционного управления внутривальными электроприводами роллет с помощью пультов DoorHan
  Блок Roll1/2 для дистанционного управления внутривальными электроприводами роллет с помощью пультов DoorHan
  Блок группового управления GC2/GC4. GC2 для управления двумя приводами с одного выключателя; блок GC4 — для управления четырьмя приводами
  Внешний радиоприемник DHRE-1 для управления автоматикой других производителей с помощью пульта DoorHan

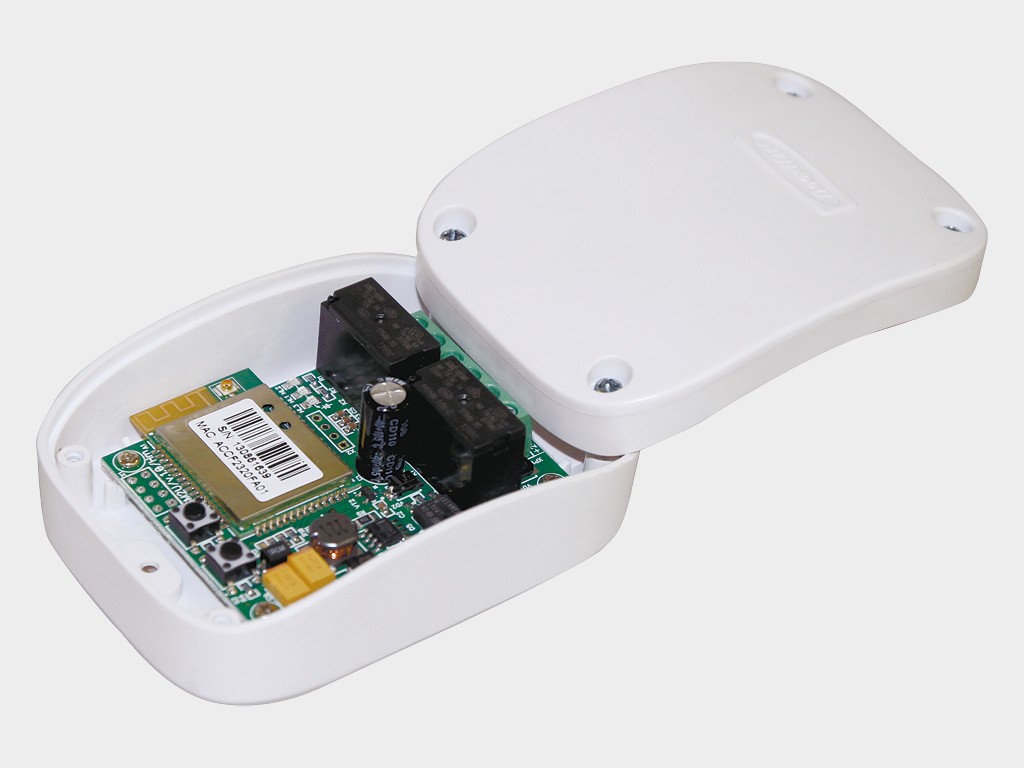

  Wi-Fi модуль для беспроводного управления (выработки сигнала управления, NO) электроприводами
  GSM-модуль для приема сигнала с мобильного телефона и передачи управляющей команды для запуска электропривода
  Пульт T5 для управления 5 роллетами
  Пульт Transmitter-4 для дистанционного управления 4 автоматическими устройствами
  Пульт Transmitter-4PRO-Black для дистанционного управления 4 автоматическими устройствами
  Фотоэлементы безопасности Photocell-N, состоящие из инфракрасного передатчика и приемника
  Сигнальная светодиодная лампа с антенной Lamp-PRO



ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

ПАРАМЕТР ЗНАЧЕНИЕ ПРИМЕЧАНИЕ
  Профиль экструдированный регетчатый RHE78G
Материал алюминий
Вес профиля, кг/(п/м) 0,571
Вес профиля, кг/м² 7,42
Количество ламелей на 1 м высоты полотна, шт. 13
Максимальная ширина полотна, м 5,2
Максимальная площадь полотна, м² 15


УСЛОВИЯ ЭКСПЛУАТАЦИИ ПРОДУКЦИИ
Правильно установленные и эксплуатируемые рольставни гарантируют надежность и долговечность работы. Для продления срока службы ваших рольставней следуйте данной инструкции.

  1. Монтаж рольставен и рольворот должен проводиться квалифицированными специалистами, прошедшими обучение в ГК DoorHan.
  2. Монтаж изделия должен производиться строго в соответствии с инструкцией по монтажу роллет и технической документацией компании DoorHan.
  3. Рольставни должны открываться плавно без рывков и толчков.
  4. Для подъема и опускания конструкций необходимо использовать только предназначенное для этих целей управление.
  5. Не прилагайте для открытия рольставен усилие более 100 Н.
  6. Не рекомендуется частичное поднятие или опускание полотна рольставней, особенно для больших конструкций (размером более 3 000 х 2 000 мм).
  7. В случае использования в конструкции механического замка или задвижки, запрещается подъем полотна при закрытом замке.
  8. В случае использования карданного привода, при вращении, вороток следует держать под углом 45°. По стандарту EN 12453 или 12604 допустимо ручное усилие 390 Н. В случае с большими рольставнями, аварийный ручной привод (петля, кардан) пригоден только для закрытия.
  9. При использовании автоматического привода следует руководствоваться инструкцией, прилагаемой к приводу.
  10. Не допускайте детей к устройствам управления рольставнями (кнопкам, пультам).
  11. Следите за тем, чтобы люди и животные не находились в зоне действия рольставен во время их открытия или закрытия.
  12. Строго запрещено находиться под конструкцией во время ее работы, т. к. это может привести к травмам.
  13. Не подвергайте рольставни ударам и не препятствуйте их свободному открытию и закрытию.
  14. Следите за тем, чтобы во время перемещения полотна рольставен в проеме отсутствовали посторонние предметы, т. к. это может привести к повреждению конструкции.
  15. Запрещается устанавливать дополнительное оборудование или аксессуары, а также производить самостоятельно замену или регулировку отдельных частей, без консультации с изготовителем (консультацией считать обращение, несущее в себе четкое описание возникшей проблемы, которое можно документально подтвердить).
  16. В зимнее время в случае оледенения частей конструкции рольставен или рольворот перед подъемом и опусканием полотна предварительно необходимо простучать полотно конструкции по контуру до полного освобождения частей конструкции ото льда, обращая особое внимание на состояние места соединения нижней планки изделия с подоконником или полом, они также должны быть очищены.
  17. Необходимо производить регулярное техническое обслуживание рольставен, не реже одного раза в год.
  18. В случае использования рольставен не по назначению или конструкций, габариты которых превышают рекомендуемые производителем, изготовитель не несет ответственности за их целостность и правильную работу.
  19. Диагностика и ремонт конструкций рольставен или рольворот должны проводиться только квалифицированными специалистами.





УПАКОВКА

УПАКОВКА В КАРТОН ХАРАКТЕРИСТИКИ УПАКОВКИ
Описание Упаковка рольставен состоит из воздушно-пузырчатой пленки и пятислойного белого картона; полотно и короб заматываются в пузырчатаю пленку, затем оборачиваются картоном, образуя короб; картонная упаковка сверху покрыта стретч-пленкой в 2 слоя и закреплена скотчем с логотипом компании
Ширина, мм от 165 до 300
Высота, мм от 165 до 300
Длина, мм от 500 до 6000



Рольворота из решетчатого экструдированного профиля RHE78G
